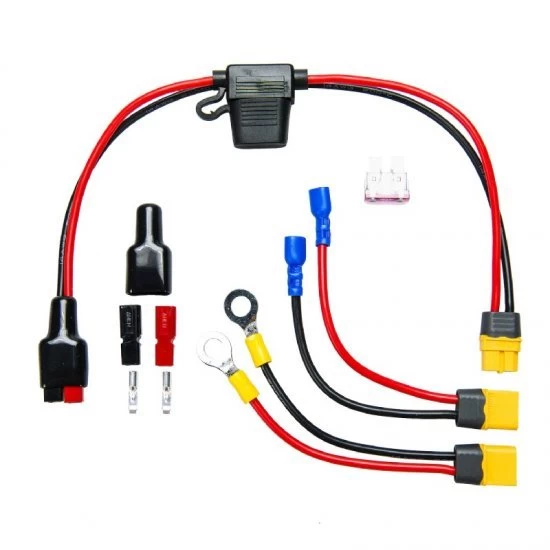

Câble Universel Pour Sondeur Rebelcell Quick Connect

Câble Quick Connect pour sondeur avec fusible en ligne intégré (3A/5A).
Pour une connexion sécurisée en 1 clic entre la batterie Rebelcell 12V et le sondeur.

Les caractéristiques:

• 3 câbles de connexion 4mm2 :

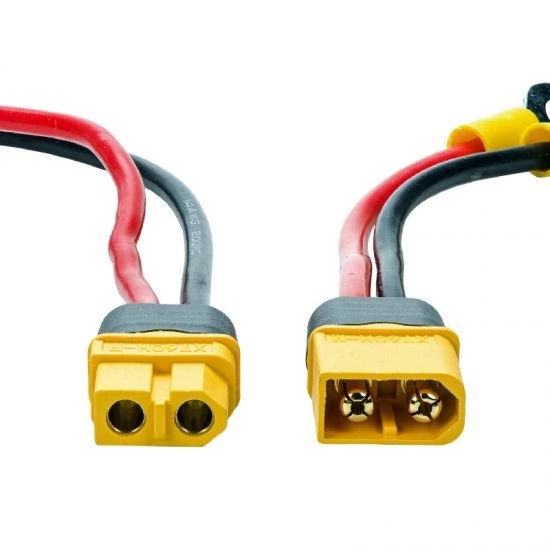

• Longueur 40 cm avec connecteur XT60 et connecteur ANEN (rouge/noir) PA-45
• 10 cm avec cosses de câble XT60 et M8
• 10 cm avec XT60 et prise Faston
• Fusible intégré de 3 ampères en ligne + prise ANEN PA-45 séparée pour l’équipement

Mise en place et utilisation :

1. Selon la batterie, choisissez le câble B (avec cosses M8) ou C (avec fiches Faston) et connectez-le à la batterie. Ensuite, cliquez sur l’autre côté avec la fiche XT60 jaune sur le connecteur XT60 sur le connecteur XT60 correspondant sur le câble A.

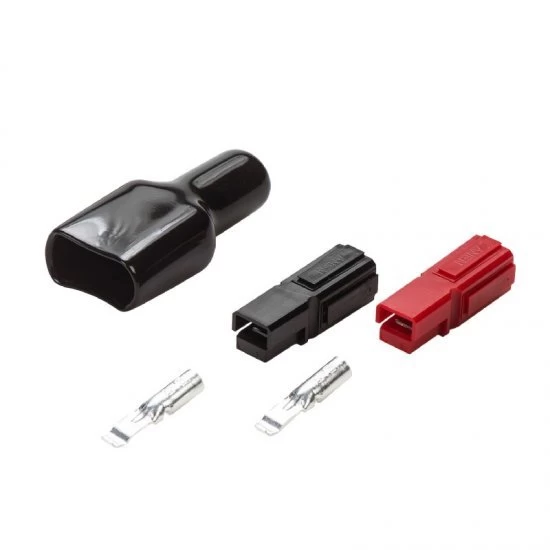

2. Ensuite, la fiche ANEN séparée doit être fixée à la jauge de profondeur.
3. Sertissez les contacts en argent (utilisez un outil de sertissage AMP non isolé) sur le câblage de la jauge de profondeur. Après le sertissage, insérez les contacts dans les connecteurs rouge (pour +) et noir (pour -) jusqu’au « clic ». Les contacts sont maintenant sécurisés et ne peuvent pas être déconnectés. Faites glisser la partie rouge et noire avec le couvercle noir en place et encliquetez-la dans la prise du câble Quick Connect FF.
4. Utilisez uniquement avec une jauge de profondeur ou un autre équipement 12 V approprié (avec une consommation de courant maximale de 10 ampères). Utilisez le fusible approprié.
5. Comprend un fusible de 3 et 5 ampères.
